Concevoir et sécuriser les installations électriques HTA

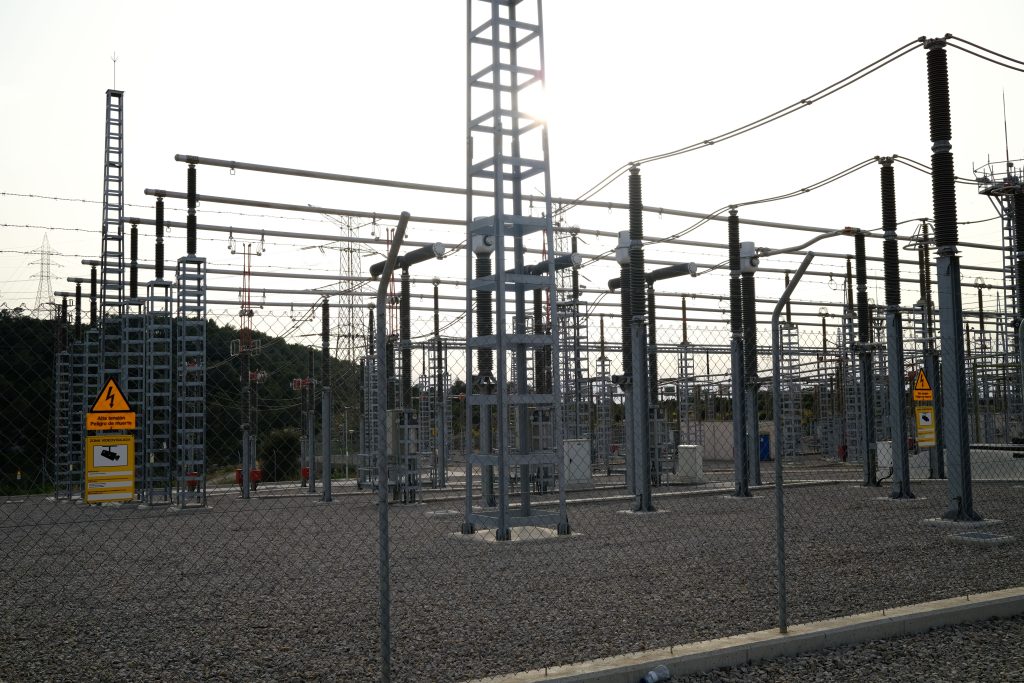

La norme NF C 13-200 constitue un référentiel majeur pour la conception et la réalisation des installations électriques à haute tension sur les sites industriels, tertiaires et les infrastructures techniques. Elle encadre les installations alimentées en courant alternatif sous une tension nominale supérieure à 1 kV et inférieure ou égale à 245 kV, avec des fréquences usuelles de 50 Hz ou 60 Hz.

Pour un exploitant, un maître d’ouvrage ou un bureau d’études, son application ne se résume pas au choix d’un câble ou d’un transformateur : elle participe directement à la sécurité des personnes, à la disponibilité de l’énergie et à la pérennité de l’installation.

À quels projets s’applique-t-elle ?

La NF C 13-200 concerne les installations électriques HT privées, notamment celles situées en aval d’un point de livraison ou intégrées à un site de production, industriel ou tertiaire. Elle couvre ainsi les réseaux internes alimentant des transformateurs HTA/BT, des moteurs HTA, des postes secondaires, des unités de production ou des ouvrages techniques nécessitant une distribution électrique à moyenne tension.

Elle peut s’appliquer, par exemple, aux projets suivants :

• Sites industriels avec réseau HTA interne et plusieurs postes de transformation.
• Hôpitaux, campus, centres commerciaux ou bâtiments tertiaires à forts enjeux de continuité de service.
• Data centers et infrastructures critiques disposant de sources secourues et de plusieurs niveaux de distribution.
• Centrales photovoltaïques, unités de stockage par batteries et projets d’autoconsommation collective ou industrielle.
• Plateformes logistiques, aéroports, sites de transport, installations de traitement d’eau ou infrastructures publiques.
• Réseaux de distribution privés reliant un poste principal à plusieurs postes satellites.

La NF C 13-200 doit être distinguée de la NF C 13-100, qui concerne plus spécifiquement les postes de livraison alimentés par un réseau public de distribution à haute tension. La norme NF C 13-200 intervient donc particulièrement pour les installations propres au client, alors que la NF C 13-100 fixe les exigences associées au poste de livraison HTA.

Les enjeux de conception

Une installation HTA ne peut pas être traitée comme une simple extension d’un réseau basse tension. Elle associe des niveaux d’énergie élevés, des contraintes d’exploitation fortes et des risques significatifs en cas de défaut : court-circuit, surtension, défaut d’isolement, échauffement excessif, défaut de terre, perte de sélectivité ou indisponibilité d’un équipement critique.

La conception d’un réseau conforme implique notamment de définir :

• L’architecture électrique : schéma unifilaire, sources, jeux de barres, cellules HTA, transformateurs, départs et possibilités de secours.
• Les caractéristiques des câbles HTA : tension assignée, technologie d’isolant, section, matériau conducteur, longueur et mode de pose.
• Les conditions d’installation : pose enterrée, en caniveau, sur chemin de câble, en fourreau, en nappe ou en trèfle.
• Les facteurs influençant l’intensité admissible : température ambiante, résistivité thermique du sol, profondeur d’enfouissement, proximité entre circuits et coefficients de groupement.
• Le niveau de court-circuit au point de raccordement et sur chaque nœud du réseau.
• La tenue thermique et électrodynamique des câbles, équipements et jeux de barres.
• Le dispositif de mise à la terre et les mesures de protection contre les contacts indirects.
• Le choix et le réglage des protections afin d’obtenir une élimination rapide et sélective des défauts.

L’objectif est double : éviter qu’un défaut ne mette en danger les personnes ou ne dégrade les équipements, tout en limitant autant que possible la zone privée d’alimentation lors de l’ouverture d’une protection.

Câbles HTA : un point central

Le dimensionnement des câbles HTA constitue l’un des sujets les plus importants associés à la NF C 13-200. La section ne doit pas être définie sur le seul courant nominal du départ : elle doit répondre simultanément à plusieurs critères.

Critère	Question à résoudre	Risque en cas de sous-dimensionnement
Intensité admissible	Le câble peut-il transporter durablement le courant maximal prévu ?	Échauffement, vieillissement prématuré de l’isolant, déclassement ou défaut
Chute de tension	La tension reçue par l’équipement en aval reste-t-elle compatible avec son fonctionnement ?	Sous-tension, mauvaise performance, difficultés de démarrage moteur
Tenue au court-circuit	Le conducteur et son isolant supportent-ils l’énergie thermique du défaut jusqu’à l’ouverture de la protection ?	Dégradation irréversible, incendie, rupture ou indisponibilité
Conditions de pose	Les hypothèses tiennent-elles compte de l’environnement réel du câble ?	Calcul théorique non représentatif et marge de sécurité insuffisante
Coordination des protections	Le défaut sera-t-il éliminé rapidement et au bon niveau du réseau ?	Extension de la coupure, dommages matériels, perte de production

Par exemple, deux câbles de même section peuvent présenter des intensités admissibles très différentes selon qu’ils sont installés isolément sur chemin de câble, regroupés avec plusieurs circuits, ou enterrés dans un sol à forte résistivité thermique. La collecte des données de pose dès la phase d’étude est donc indispensable.

Études électriques à réaliser

Une démarche de conception robuste s’appuie habituellement sur plusieurs études complémentaires :

1. Bilan de puissance et flux de charge
   Cette étude permet de connaître les courants d’exploitation, les tensions aux différents nœuds, les transits de puissance et les éventuelles surcharges. Elle sert notamment à valider les puissances de transformateurs et les sections de câbles.
2. Calcul des courants de court-circuit
   Les niveaux de défaut doivent être évalués aux différents points du réseau afin de vérifier le pouvoir de coupure des cellules et disjoncteurs, ainsi que la tenue des équipements et des câbles.
3. Dimensionnement des câbles HTA
   L’étude croise le courant d’emploi, l’intensité admissible selon les conditions de pose, la chute de tension et la contrainte thermique en cas de court-circuit.
4. Étude de sélectivité et coordination des protections
   Elle définit les réglages des relais et des disjoncteurs pour isoler le départ défaillant sans arrêter inutilement l’ensemble du site.
5. Étude de mise à la terre
   La conception du réseau de terre doit permettre de maîtriser les tensions de contact et de pas en cas de défaut d’isolement, en tenant compte de la résistivité du sol et des courants de défaut à la terre.
6. Analyse des scénarios d’exploitation
   Il est nécessaire de vérifier non seulement le régime normal, mais aussi les configurations de secours : indisponibilité d’un transformateur, alimentation par groupe électrogène, couplage de sources, transfert de charge ou fonctionnement d’une production locale.

La NF C 13-200 dans ETAP ou Caneco HT

Les logiciels d’études permettent de fiabiliser ces analyses à partir d’un modèle unifilaire unique et cohérent. ETAP propose notamment une fonctionnalité dédiée à la NF C 13-200 pour le calcul de l’intensité admissible et le dimensionnement des câbles d’énergie à haute tension.

Dans le cadre d’une étude, le modèle peut intégrer les sources réseau, cellules HTA, transformateurs, câbles, charges, moteurs, groupes électrogènes, installations photovoltaïques et batteries. Les résultats issus des études de flux de charge et de court-circuit permettent ensuite de vérifier les câbles, les niveaux de tension et les réglages de protection dans plusieurs scénarios d’exploitation.

Certaines offres ETAP associées à Caneco indiquent également des calculs et dimensionnements de câbles HT selon la NF C 13-200 ainsi que des calculs de court-circuit selon l’IEC 60909.

Il convient toutefois de rappeler qu’un logiciel ne délivre pas, à lui seul, une conformité réglementaire. La qualité des résultats dépend des données renseignées, des hypothèses de calcul, de la version normative intégrée et de l’analyse technique de l’ingénieur. Les résultats doivent être documentés dans une note de calcul incluant le schéma unifilaire, les caractéristiques des équipements, les conditions de pose, les scénarios retenus et les critères de validation.

DORILUS vous accompagne

DORILUS accompagne les maîtres d’ouvrage, architectes, exploitants, intégrateurs et entreprises dans leurs projets d’installations électriques HTA et BT. Notre bureau d’études intervient de la faisabilité au dimensionnement, en passant par les études de protection, de sélectivité, de court-circuit et l’intégration BIM, avec une approche centrée sur la sécurité, la conformité et l’efficacité énergétique.

Pour vos réseaux HTA, DORILUS peut vous assister dans la modélisation de l’installation, le dimensionnement des câbles selon les exigences applicables, la vérification des courants de court-circuit, l’analyse de sélectivité et la production de notes de calcul techniques. Cette démarche contribue à sécuriser vos choix de conception, à améliorer la disponibilité de vos installations et à anticiper les contraintes avant les phases de réalisation ou de mise en service.

Vous avez un projet de poste HTA, d’extension industrielle, de centrale photovoltaïque, de stockage d’énergie ou d’infrastructure critique ? DORILUS met son expertise en ingénierie électrique au service de réseaux fiables, sûrs et adaptés à vos besoins.
